成盤電纜多參數測試儀創新性的將圖像識別技術引入，并結合多電氣參數測量，通過多種手段對電纜導體的截面積、單位長度電阻及長度等值進行測量計算，為用戶進行電纜導體檢測提供了有效準確的手段。



系統功能
本設備采用“成像法+行波測試+多電氣參數的綜合診斷”的方法，測量導體有效截面積，長導體長度、長導體直流電阻，單位長度導體直流電阻，長電纜電容，單位長度電纜電容，環境溫度等值。

成像法測量導體截面積：通過圖像分析實現對電纜端面有效截面積的準確測量，可以針對各種各類型電纜進行，較之傳統的使用卡尺測量“直徑”，提高精度。

行波測量導體長度：通過向電纜一端注入低壓脈沖信號，脈沖信號以一定的速度v傳播到另一端，由于阻抗不匹配，脈沖發生反射，通過高速計數器可獲得脈沖傳播時間△t，由公式計算得到測試電纜長度L。線纜長度小于20米或大于800米不建議采用該方法進行測量。

測量導體直流電阻：通過精密電阻測試模塊對電纜直流電阻進行測量，通過標稱的長度計算單位長度電阻。并可以通過長導體的阻值與截取的導體的阻值比較計算出導體的實際長度。

測量電纜的電容（選配）：通過精密電容測試模塊對電纜的電容進行測量，通過長電纜的電容與截取的電纜的電容比較計算出電纜的實際長度。


硬件系統組成

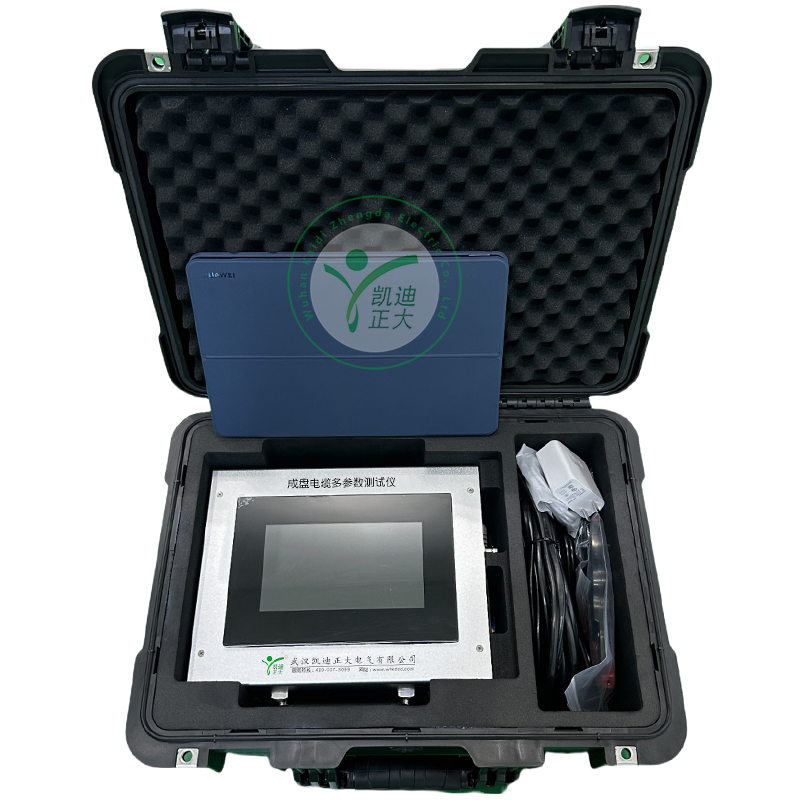

成盤電纜多參數測試儀由測試儀載體、平板電腦、長度測量線、五端測量線、專用成像夾具（選配）、電纜切割機（選配）、電纜標稱桿尺（選配）等組成。

技術指標
采用成像法測量導體的有效截面積，準確度優于3%；
采用精密電阻測量模塊測量電纜的直流電阻，基本精度0.2%+2字，并具有溫度修正功能；
根據電阻測量導體長度，準確度優于1%；
采用精密電容測量模塊測量電纜的電容，基本精度0.1%，根據電容測量導體長度，準確度優于1%。
